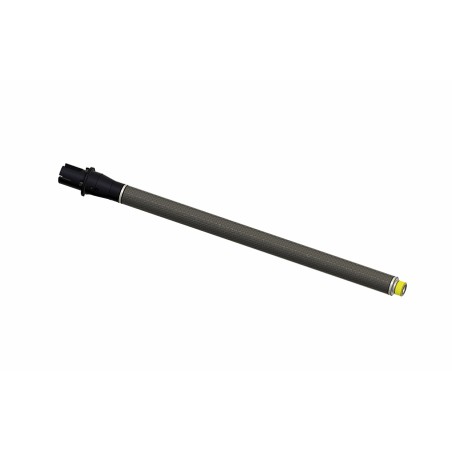

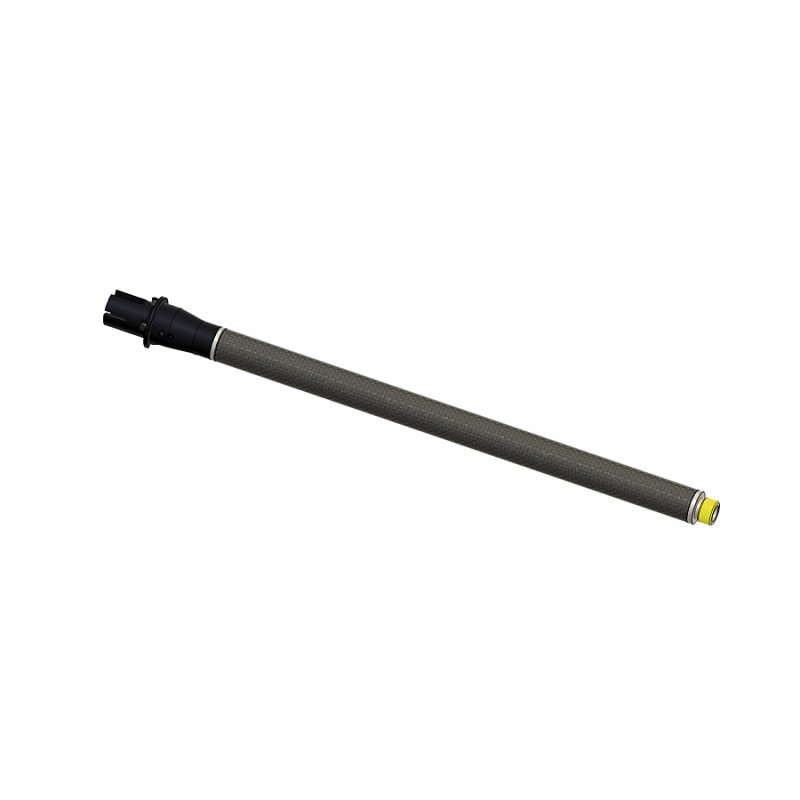

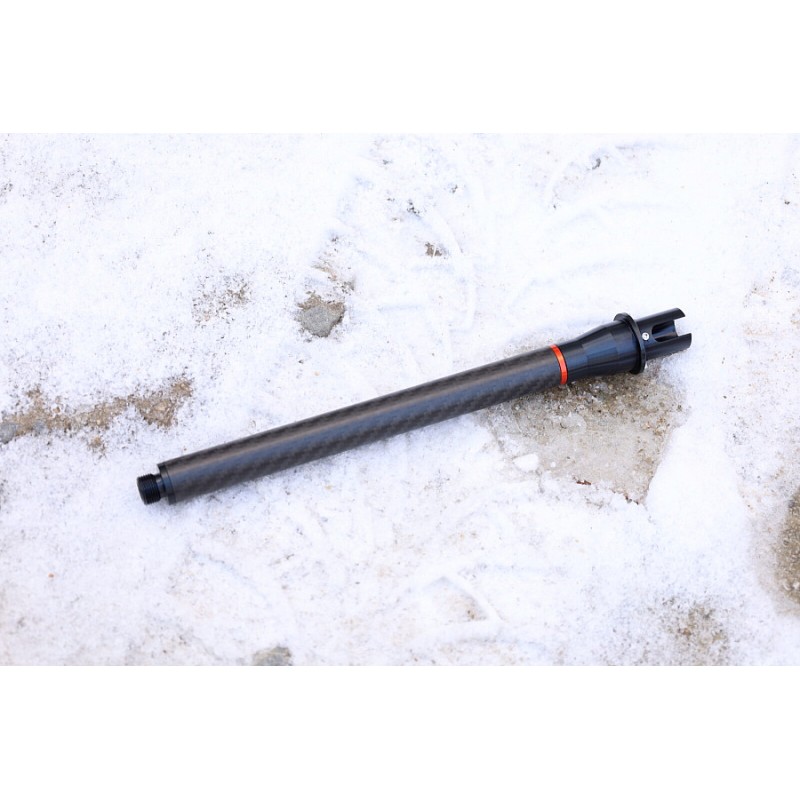

RETROARMS Cañón externo CNC de fibra de carbono 3K para AR15 de 10" con mecanismo de seguridad de Hop Up integrado (9340)

Cañón exterior de carbono 3K CNC para AR15 con mecanismo de seguridad HopUp integrado

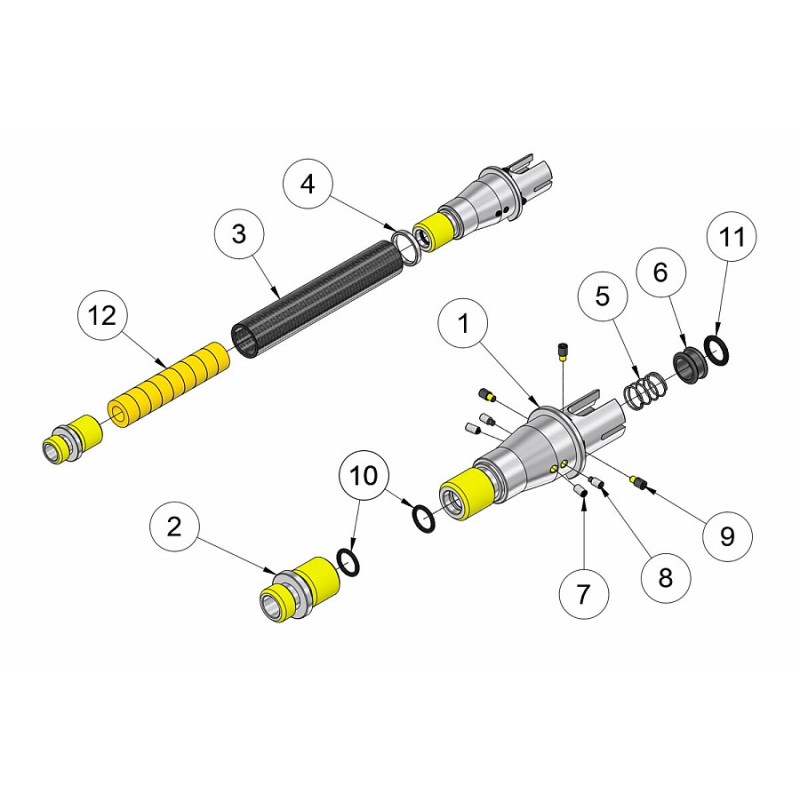

Nuevo diseño, extremadamente resistente y, en comparación con los cañones exteriores metálicos, muy ligero para réplicas de airsoft tipo AR15 (M4). La parte principal del cañón, el tubo de fibra de carbono ③ con 2 mm de grosor y 19 mm de diámetro, es muy resistente y ligero, y le dará a su réplica un aspecto único. El tubo está fabricado con tejido de carbono laminado y no es una imitación impresa en un tubo de plástico. La designación 3K indica el tipo de reticulación de la fibra de carbono.

En la parte frontal se encuentra una tapa de duraluminio ② de aviación 7075 con una rosca estándar M14 x 1 mm CCW (izquierda). Si se requiere una rosca derecha, se debe utilizar una reducción a rosca derecha M14 x 1 mm (9403). En ambos extremos del cañón se integran juntas tóricas ⑩ (8,5 x 1 mm) para centrar el cañón interior.

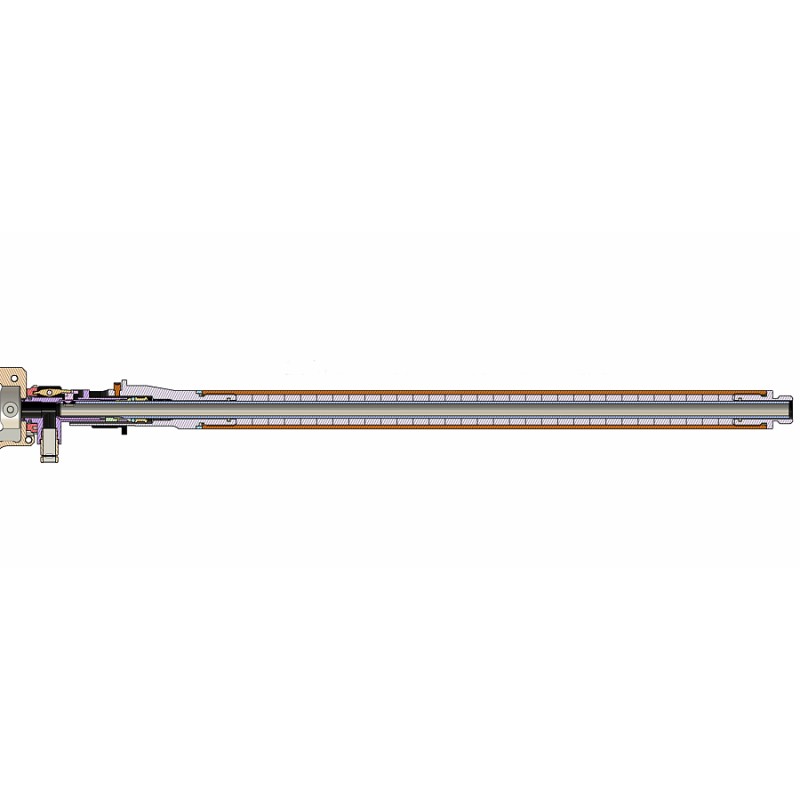

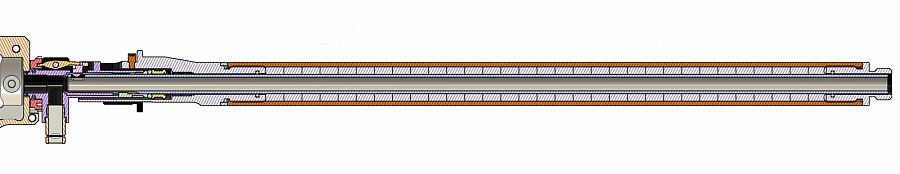

El tubo de carbono está relleno de inserciones de tejido acústico en capas ⑫, cuyo diámetro interior es menor que el exterior del cañón interior. Esto evita que este vibre durante el disparo y, al mismo tiempo, no transmite el ruido del disparo a otras partes de la réplica de Airsoft.

El cuerpo principal ① del cañón exterior (fabricado en duraluminio de aviación 7075) integra un mecanismo de presión para la cámara de Hop-Up. La presión de la cámara se controla mediante una abrazadera de cuña con dos tornillos de fijación ⑦. Estos tornillos presionan la cámara contra el gearbox a través de un anillo de presión, lo que evita que rebote durante el disparo. Esto también ayuda a prevenir fugas de aire no deseadas entre la boquilla y la banda elástica del Hop Up.

El anillo de empuje ⑥ está mecanizado en CNC a partir de acero C45 y tratado térmicamente para una alta dureza, lo que evita deformaciones de los tornillos de fijación gracias a la alta fuerza de sujeción del sistema de cuña. El anillo de empuje está accionado por resorte ⑤ para asegurar su correcta posición durante el montaje. El anillo de presión se fija lateralmente con dos tornillos de fijación ⑧, lo que evita que se caiga durante la manipulación. Para evitar la transferencia de impactos fuertes al disparar, es importante colocar una junta tórica ⑪ (8,5 x 2 mm 70Sha) en la parte frontal de la recámara del Hop Up. En el caso de la recámara del Hop Up RetroArms para AR15 (6388), se requiere una junta tórica. Estas cámaras de Hop Up tienen una tuerca de pinza (6778) con una superficie frontal ampliada que evita que la junta tórica se corte, un problema común en las recámaras sin esta característica.

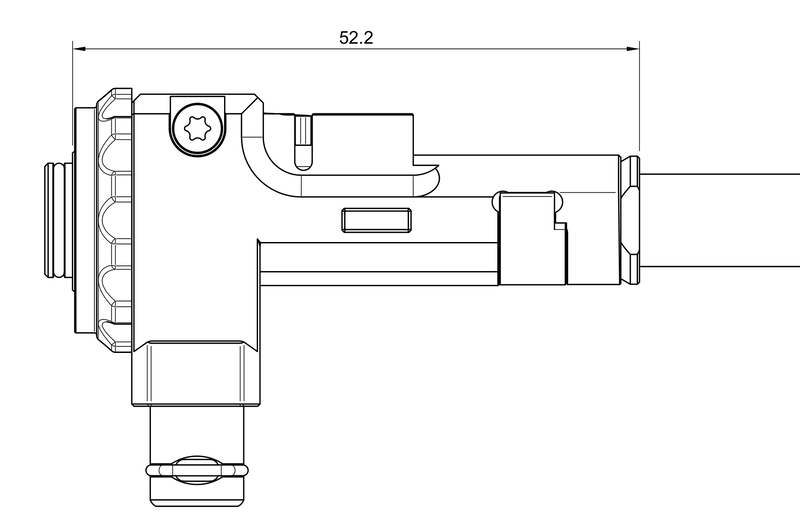

Longitud del Hop Up. Debido a las variaciones en las cámaras Hop Up de otros fabricantes, es necesario medir la longitud y posiblemente añadir una junta tórica adicional. Por lo tanto, no se puede garantizar el correcto funcionamiento de la carga aerodinámica de fábrica. Los recortes de las alas de indexación están diseñados para ser compatibles con las cámaras Hop Up de RetroArms, por lo que no se garantiza su compatibilidad con otros fabricantes.

El cuerpo principal del cañón exterior incluye tres roscas M2.5 en su perímetro para la instalación de los tornillos de posicionamiento ⑨. En los cuerpos AR15 RetroArms, se utilizan los tres tornillos de posicionamiento. Entre el cuerpo principal y el tubo de carbono, hay un anillo decorativo ④ de duraluminio de aviación 7075, que mejora el atractivo general del cañón.

El cañón exterior se entrega completamente ensamblado. El tubo de carbono se rosca y se pega a las piezas de aluminio en fábrica con pegamento PUR para garantizar la máxima rigidez del cañón.

Al instalar un cañón interior con recámara Hop Up en un cañón exterior, es importante retirar las juntas tóricas de centrado del cañón interior, si están instaladas. Antes de insertar el cañón interior, también es necesario aflojar los tornillos de fijación ⑦. El apriete de los tornillos de fijación ⑦ se realiza solo después de que la réplica esté completamente ensamblada. Los tornillos de fijación se aprietan con un par de apriete máximo de 0,5 Nm.

Hemos preparado un modelo imprimible sencillo para ayudarle con el montaje del cañón. Es una ayuda sencilla para sujetar el anillo de empuje ⑥ en su lugar mientras atornilla los tornillos de fijación ⑧. Simplemente sujete la ayuda en el cuerpo principal para comprimir el resorte, alinear el anillo en su lugar y atornillar los tornillos de fijación.
